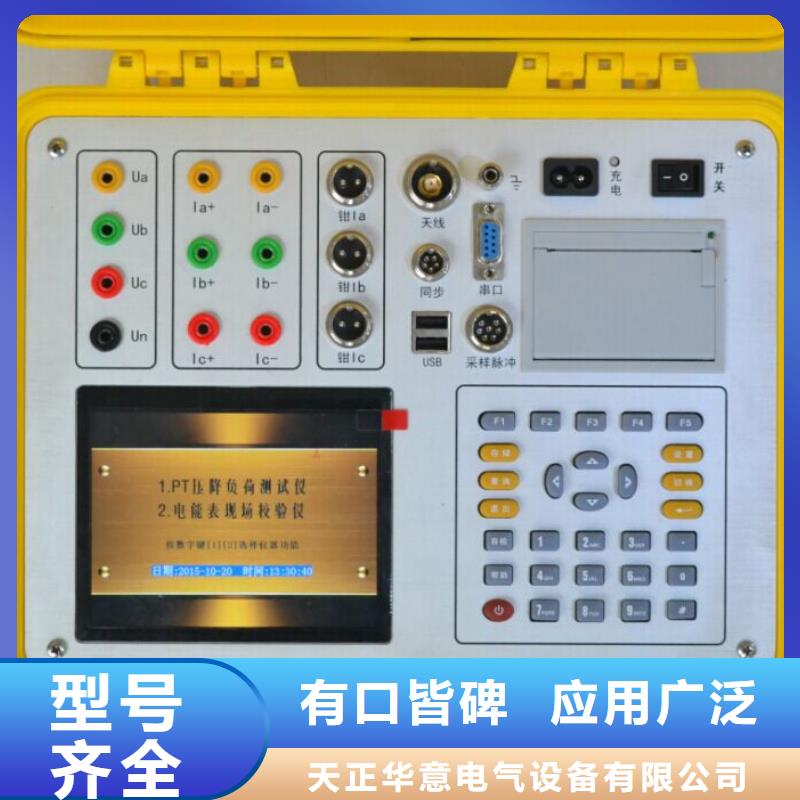

二次压降负载测试仪 电表校验-走字试验界面图七、走字试验屏此屏显示出从进入此界面开始到当前时刻的累计有功电能，进入后记度器自动开始走字，当按下【确定】键后数据清零，重新开始走字，显示出当前累计的电能数值；在此功能屏下可用来进行电表的走字试验，与表记记度器对比，防止换铭牌或齿轮的窃电手段。（6）矢量分析界面－三相四线图八、矢量分析屏－三相四线如图八所示，在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，对于三相四线制的接线不进行矢量图的分析，也不提供追补电量的更正系数，用户可以通过此屏中的矢量图直观的看出三相四线计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的向量图。（7）矢量分析界面-三相三线图九、矢量分析屏－三相三线如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；

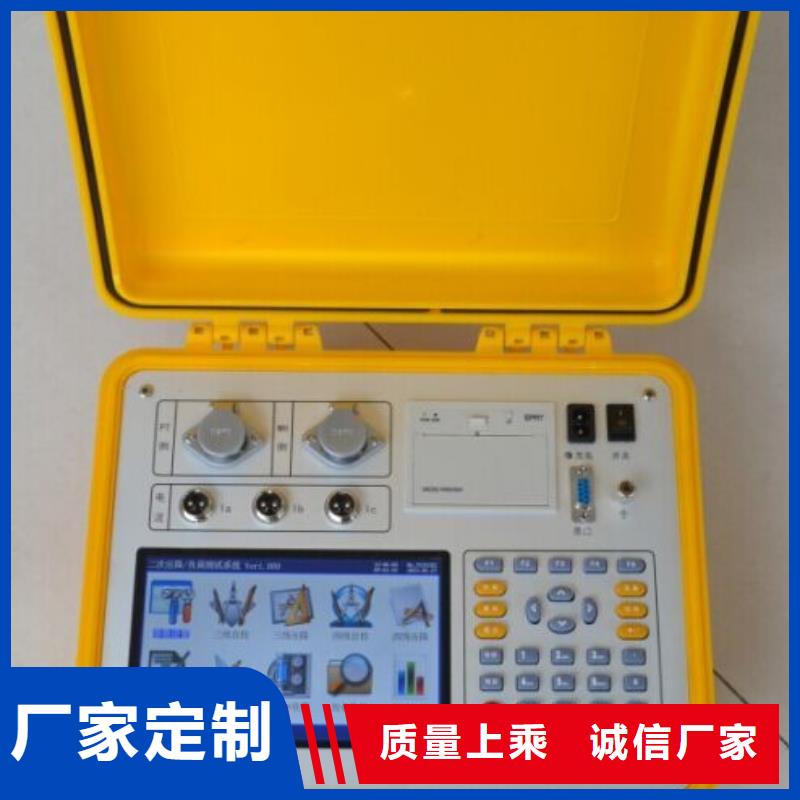

二次压降负载测试仪液晶界面主机液晶显示界面共十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1．主菜单屏开机进入主菜单，主菜单图四所示：图三 主菜单主菜单共有十个可选项，分别为：参数设置、三线自校、三线压降、四线自校、四线压降、三线PT负荷、四线PT负荷、单相CT负荷、历史数据、频谱分析。当光标指向哪一个功能选项时，哪个选项的文字就变为反白显示，屏幕下面的蓝条会出现此选项的相关功能说明。图三界面中选中项为‘参数设置’功能，按上下键可改变光标指向的选项。此时，按键进入选中的功能显示屏。屏幕右上角显示系统时间和此产品的编号及生产日期，右下角显示电池电量。2．参数设置屏参数设置屏共有五项参数可设：试品编号、当前温度、当前湿度、设置日期、设置时间。试品编号，被测装置的编号，在查阅历史记录的时候可作为区别；选中需要设置的参数项，按键进入设置状态，输入完毕后，按键完成设置。如：当前时间为2012年12月9日10时5分20秒，则选择‘设置日期’、按键、输入、按键，再选择‘设置时间’、按键、输入100520、按键确认完成时间设置。3．三线自校屏三线自校功能是在进行三相三线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘三线自校’功能后，按键进入‘三线压降自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图四所示），计够60次后测试完毕，显示自校测试结果（如图五所示）。

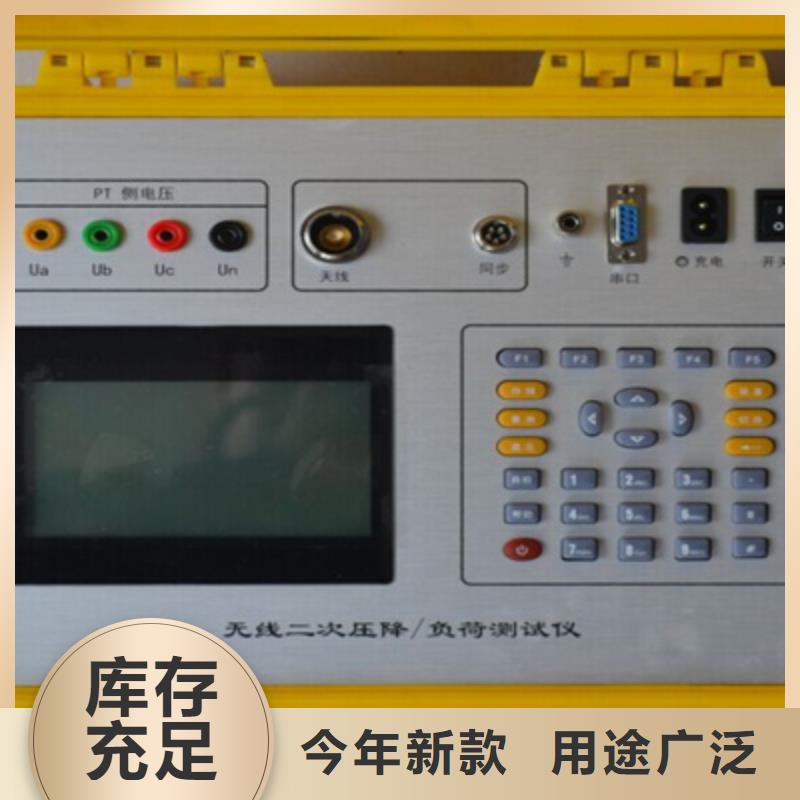

二次压降负载测试仪无线二次压降1、功能说明该功能用来无线同步测量电压互感器二次压降，两台手持终端分别放置在电压互感器侧和电表侧，可以单相测量也可以三相测量，支持三相三线制和三相四线制，如果是单相测量和三相四线制测量接线类型端都选“三相四线”，否则选“三相三线”。开机后，选中压降测试，进入下一界面如图所示，选择本机是在电表端还是PT端。2、操作说明功能选择在开机界面下，通过“←”“→”，来选择本机是在电表端还是在PT端。然后再按确认键 进入“PT压降测试”参数设置界面，如下图所示：PT压降测试参数设置“PT压降测试”参数设置界面包括了“测试点编号”，“当前温度”，“当前湿度”，“PT二次额定电压”，“平均功率因素”，用“↑”，“↓” 来更改值，“测试点编号”和“平均功率因素”按下“↑”，“↓”键越久，更改的速度越快。“测试点编号”是用来区分不同测试地点的。小值是 100000，值是100600。按下“↑”，“↓”键来更改。“当前温度”用于记录测试时刻的环境温度，小值是-20°，值是＋60°. 按下“↑”，“↓”键来更改。“当前湿度”用于记录测试时刻的环境湿度。小值0％，值是 . 按下“↑”，“↓”键来更改。“PT二次额定电压”用于记录被测PT的二次额定电压，有三个选项，分别是“100.00V”,“57.72V”,“33.33V”，按下“↑”，“↓”键来更改。“平均功率因素”是指线路平均功率因数，小值0.5，值1.0，按下“↑”，“↓”键来更改。可用线路的半年或一年的有功电量和无功电量求得，如果不能获得半年或一年的数据，可用瞬时功率因素代替，计算公式为：平均功率因素 ＝ 有功电量 / √（有功电量^2 ＋ 无功电量^2）“接线类型”是指压降测试的PT二次的接线类型 ，分为“三相三线”和“三相四线”。如果是单相测量，则选择“三相四线”，按下“↑”，“↓”键来更改。
