【 超低频高压发生器 微机继电保护测试仪设计合理】

超低频高压发生器,已有1年生产经验,多项专利,【天正华意电气设备(南宁市分公司)tianzh3611-3】规格全,库存多,发货快,售后完善, 欢迎有需要的客户来电咨询!联系人:杨经理,地址:平度市平安路2号。

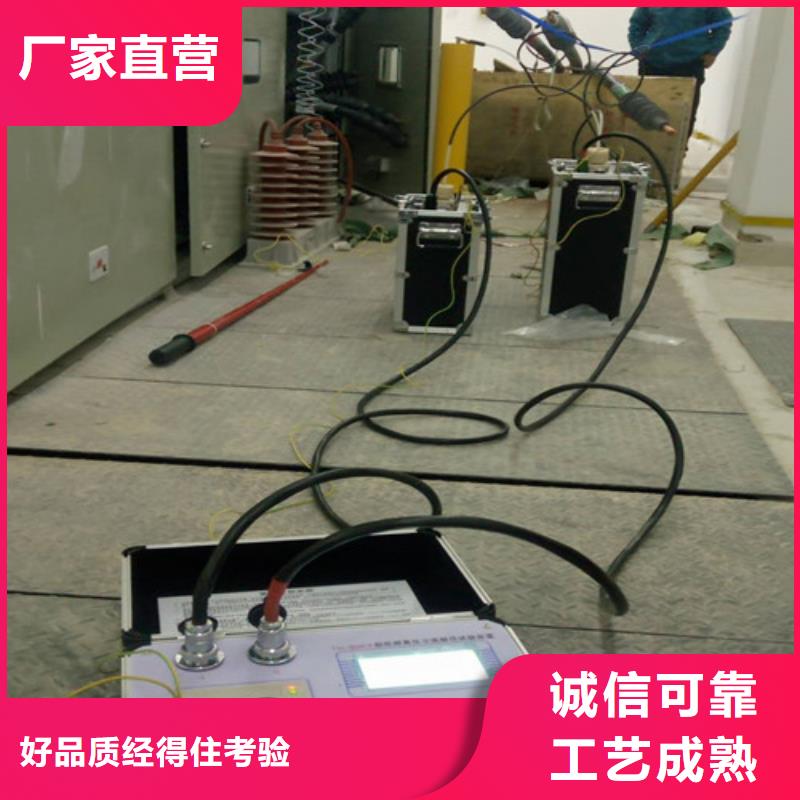

超低频高压发生器 自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图6图6此时按“上下”键，微调电压，按“确定”键，出现图7，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。图7★另外还有两种非正常停机：过压保护停机、过流保护停机。停机后出现相应的提示界面，放电结束后，再调整限制电压值或限制电流值，再开始下次测量。七、电缆的超低频耐压试验方法1、将与试品相连的电器设备全部脱离试品电缆。2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。3、试验电压峰值：Ｕmax＝３Ｕo，其中Ｕo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压 Ｕo：Ｕo＝１０/√３kV所以试验电压峰值为：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、试验时间：3分钟。5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图8所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。

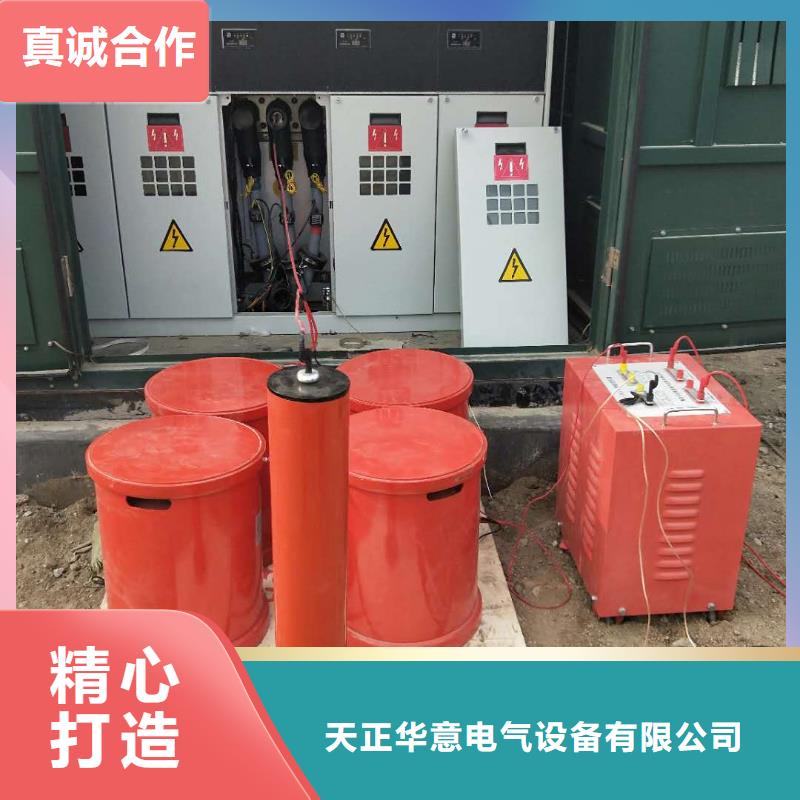

超低频高压发生器主要技术参数容量：3KVA～100kVA 输入电压：交流三相，380V±10％。（注：也可以接入单相 220V于电源输入的 A、C 端；此时的容量减半）。 电源频率：50Hz。1.1.4. 输出电压：0～500V （如需更高电压可另加升压变压器，需订货时提出）1000V需定制。 1.1.5. 输出频率：50Hz，100Hz，150Hz，200Hz、自定义。1.1.6. 波形畸变率：＜2％。.电压的小分辨率：0.01V，电流的小分辨率0.001A。电压电流的测量精度：±0.5％1.2 性能特点：1.2.1一机多用：仪器可以用于电压互感器及变压器感应耐压试验，还可以用于其空载电流及伏安特性试验并显示伏安特性曲线，同时可以测量功率综合参数（有功功率、无功功率、功率因数）。1.2.2操作显示：大屏幕触摸液晶屏直接完成各种参数的设置,可显示试验电压(即试验前设置的目标电压)、试验频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、耐压计时、参数查询等。1.2.3参数设置：大屏幕液晶触摸屏直接完成各种参数的设置。可对频率、试验电压、耐压计时、采样方式、过压保护、过流保护、闪络保护、试验模式、参数设置提示以及帮助等参数进行设置或选择。试验模式：触摸屏操作，有全自动、手动二种运行状态。具备升压、耐压计时、运行状态、模式切换、故障提示等功能。1.2.5保护功能及其信息提示：具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。1.2.6数据存储功能：试验结果保存、打印、上传、回查等。a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存999次试验记录。b、数据查询：可将已保存的试验结果数据显示到屏幕上，并将数据通过随机打印机输出打印。也可将数据备份至PC电脑上并通过上位机软件直接生成WORD标准试验报告，此报告可任意编辑修改打印。

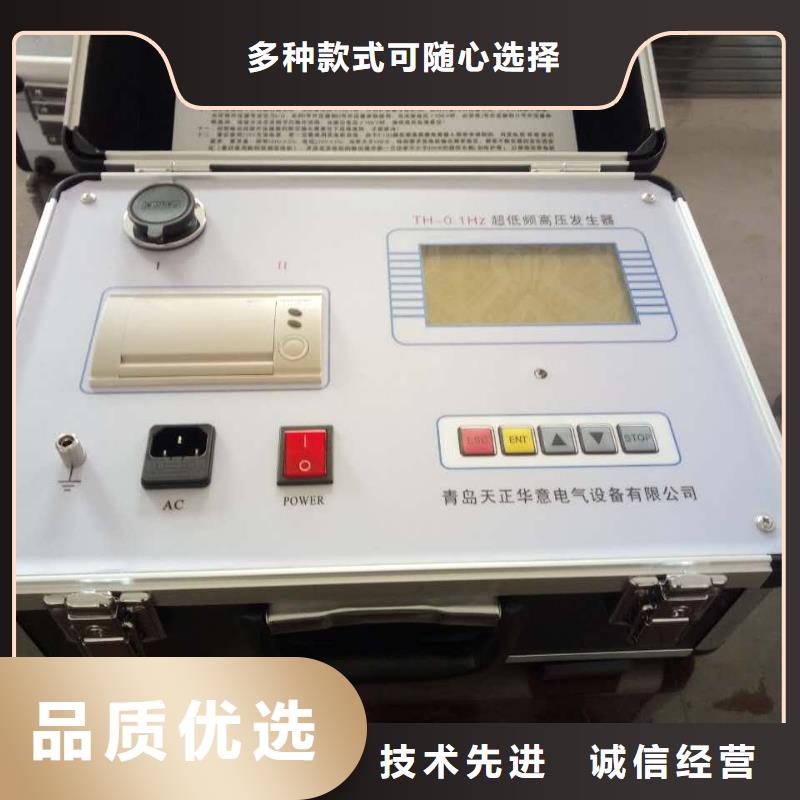

超低频高压发生器技术参数1、输出额定电压：参见表12、输出频率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力：参见表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、测量精度：±（3％满量程＋0.5KV）5、电压波形失真度：≤5％6、使用条件：户内、户外；温度：-10℃∽＋40℃；湿度：≤85％RH7、电源：交流50 Hz，220V ±5％，配20KVA变频电源（输入电压127V，输出电压220V）8、电源保险管：参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明：(1)“地”：接地端子，使用时与大地相连。(2)“控制输出”：输出多芯插座，使用时与升压体的输入多芯插座相连。(3)“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。(4)“功能键”：其功能由显示器提示栏对应位置提示。(5)“AC220V”：电源输入插座，内藏保险管。(6)“开关”：电源开关。内藏指示灯，开时亮，关时熄。(7)“打印机”：打印测试报告。(8)“液晶显示器”：显示测试数据。
